Svah dlouhý 70 m a vysoký od 2,2 do 1 m: jak jsme zvolili gabionové koše v terasovitém uspořádání, proč vyšlo o třetinu méně kamene a co bylo součástí sady.
Začátkem září jsme dostali dotaz na zpevnění svahu podél pozemku: 70 metrů délky, výška od 2,2 m na jednom konci do 1 m na druhém, stupňovité uspořádání. Rozměry košů nechal zákazník na nás. Níže ukazujeme, jak jsme koše zvolili – se skutečnými čísly z tohoto rozpisu.
Skládat na sebe, nebo terasovitě?
První nápad je stupňovitá zeď: každá vrstva stojí na předchozí a je o kousek odsazená. Koš pak musí být hlubší než toto odsazení a u dlouhého a vysokého svahu je kamene velmi mnoho. V první variantě vyšlo zhruba 175 m³.
U svahu, který už sám má svůj sklon, se lépe osvědčí terasovité uspořádání. Každá řada košů leží na vlastní lavici vyříznuté ve svahu a další řada začíná o stupeň výš a dál. Pak platí dva jednoduché vztahy:
- hloubka koše : výška koše = sklon svahu,
- kámen na běžný metr = výška svahu × hloubka koše.
Výška jednotlivého koše z druhého vzorce mizí. V tomto projektu bylo potřeba zhruba 118 m³ kamene – o třetinu méně než při skládání na sebe.
Jeden koš po celé délce
Zvolili jsme koš 100 × 50 × 95 cm (délka × výška × hloubka). Následující řady se překrývají o 10 cm, takže každý stupeň má 85 cm hloubky při 50 cm výšky. To dává sklon 1 : 1,7.
Důležité je, že koš je všude stejný. Se změnou výšky svahu se mění jen počet řad: 4 tam, kde má svah 2,2 m, a 2 tam, kde má 1 m. Stupně mají po celých 70 m stejnou šířku, takže svah působí klidně a rovnoměrně a na stavbě je jeden rozměr koše místo několika.
Co je součástí sady
- 248 košů z 1244 panelů z pozinkované oceli, drát 4 mm,
- síť 10 × 5 cm vpředu, vzadu a po stranách, 10 × 10 cm ve dně a víku,
- 2170 spirál ke spojování panelů, také na překrytích mezi řadami,
- 2976 distančních háků, aby se stěny při zasypávání nevyboulily,
- celkem zhruba 3 tuny oceli.
Tento rozpis vznikl pro koše z pozinkované oceli; v současnosti koše standardně vyrábíme z drátu Hard Bezinal® (min. 350 g/m²).
Každé číslo pochází ze stejného rozpisu, ze kterého vzniká 3D výkres. Díky tomu se seznam materiálu a výkres nemohou rozejít.
3D výkres před objednávkou

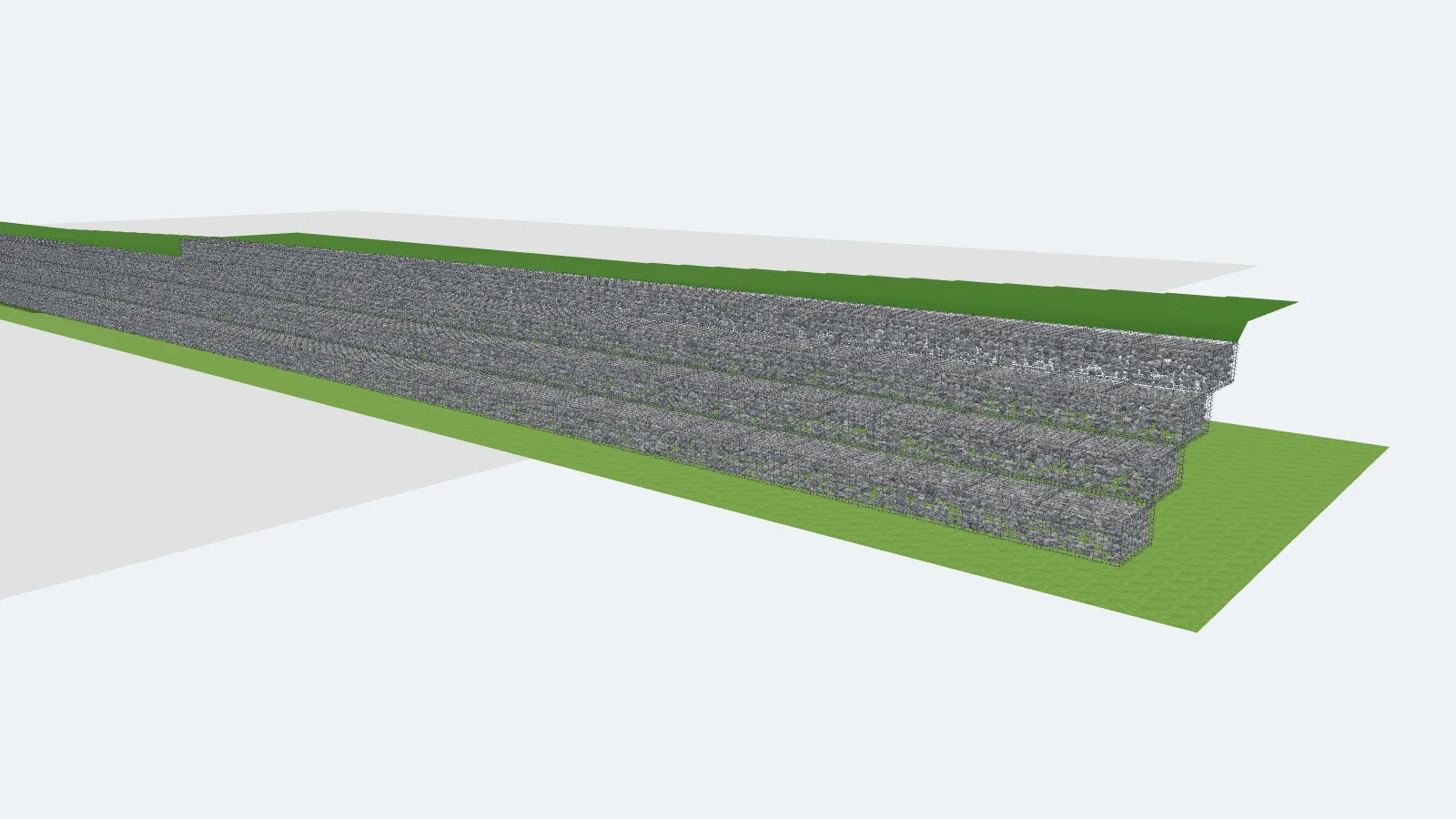

Zákazník dostane spolu s nabídkou odkaz na 3D výkres. Může si v něm prohlédnout každou řadu a každý stupeň ze všech stran ještě před rozhodnutím – tak jako na výkresu v horní části této stránky.
Kdo odpovídá za návrh svahu?
My vyrábíme koše a volíme jejich rozměry a počet podle zadané geometrie. O stabilitě svahu, podloží a odvodnění rozhoduje projektant nebo geotechnik investora. Pokud již projekt existuje, vyrobíme koše přesně podle něj.
Máte podobný svah?
Stačí uvést délku, výšku na obou koncích a orientační sklon – může to být náčrt nebo fotografie. Připravíme rozpis košů s 3D výkresem. Odeslat dotaz nebo si prohlédněte koše pro opěrné zdi.
