Plot se v polovině lomí a musí se do něj vejít brána i branka. Ukazujeme, jak jsme takový plot navrhli na dotaz zákazníka – se skutečnými čísly a 3D výkresem.
V září nám přišel dotaz na gabionový plot, který se v polovině délky lomí a ve kterém je potřeba nechat místo na vjezdovou bránu a branku. Na tomto základě jsme plot pro zákazníka navrhli a připravili nabídku s 3D výkresem. Níže ukazujeme tento projekt se skutečnými čísly.
Uspořádání: tři úseky a dva otvory
Při pohledu zleva:
- úsek plotu 3 m,
- otvor 4 m na vjezdovou bránu,
- krátký úsek 1 m mezi bránou a brankou,
- otvor 1 m na branku,
- dlouhý úsek 13 m, zlom o 53° a dále 11,5 m.
Celkem je to 28,5 m plotu o výšce 1,8 m a tloušťce 20 cm.
Brány ani branky nevyrábíme. V plotu necháváme otvory o uvedené šířce a bránu s brankou si investor objednává zvlášť.
Zlom pod libovolným úhlem
Roh nemusí mít 90°. Zde se plot lomí o 53°. V rohu je vnější stěna delší než vnitřní: na dlouhém úseku je to 13,00 m zvenku a 12,90 m zevnitř, a za zlomem 11,50 m a 11,40 m. Proto každou stěnu počítáme zvlášť a každý panel má svůj rozměr. Pole mají po 2,5 m a poslední pole na každém úseku přiřezáváme na míru už ve výrobě.
Sloupky nejsou vidět

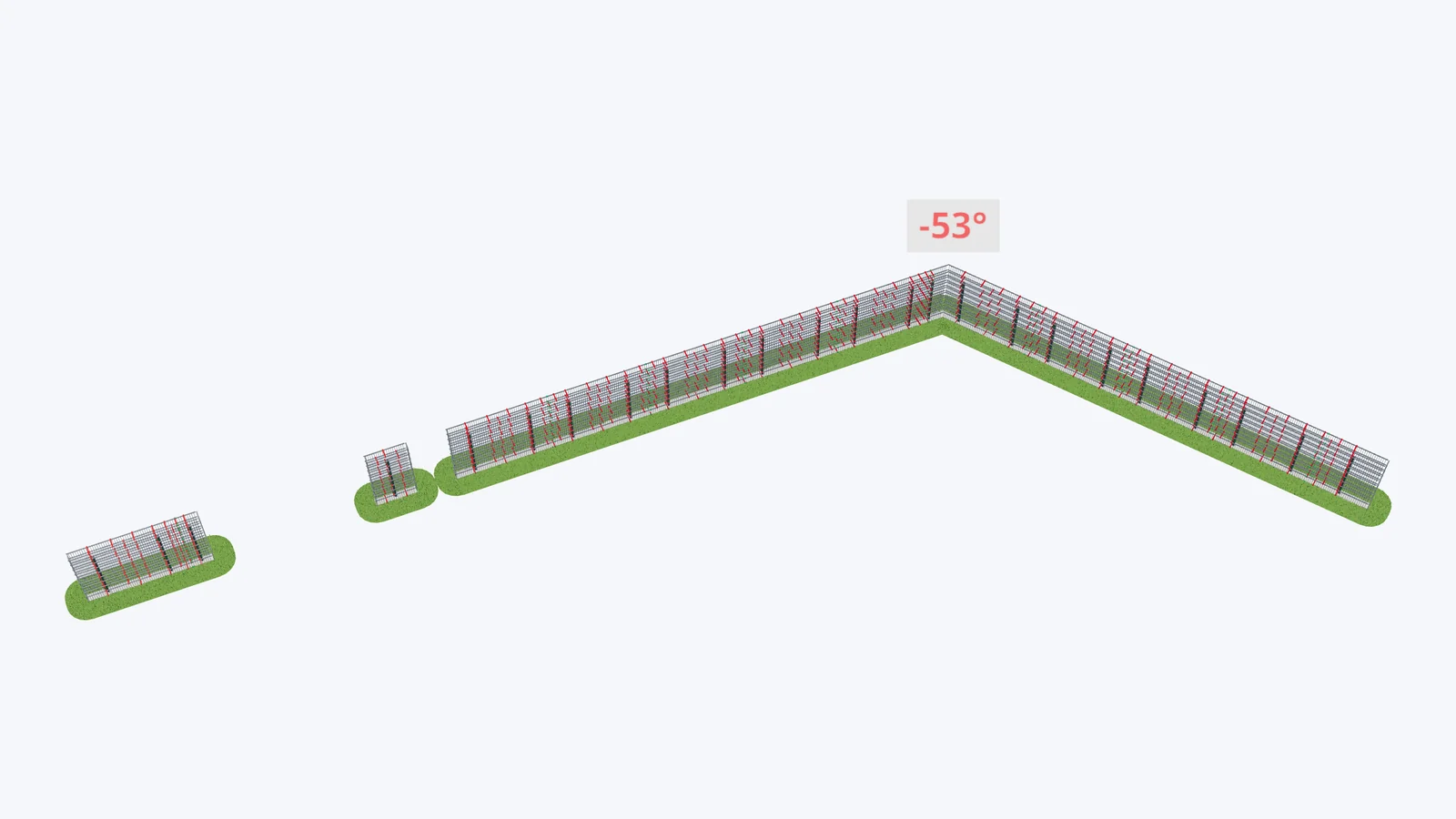

Plot stojí na 24 sloupcích. Sloupky jsou uvnitř plotu, mezi stěnami ze sítě. Po zasypání kamenem jsou neviditelné – z obou stran je vidět jen rovná stěna z kamene. Na 3D výkresu ukazujeme plot bez kamene, aby bylo vidět, co je uvnitř.
Dvě varianty montáže v jedné nabídce
Zákazník dostal dvě verze k porovnání:
- na beton – sloupky 150 cm s montážní patkou, přišroubované k hotovému základu, celkem přibližně 745 kg oceli,
- do betonu – sloupky 230 cm osazované do betonu, celkem přibližně 796 kg oceli.
V obou verzích je v sadě také 545 distančních háků, které drží stěny rovně při zasypávání, a 6 uzávěrů na koncích úseků – také u brány a branky. Všechna čísla pocházejí ze stejného soupisu, ze kterého vzniká 3D výkres, takže seznam materiálu a výkres si odpovídají.
3D výkres před objednávkou

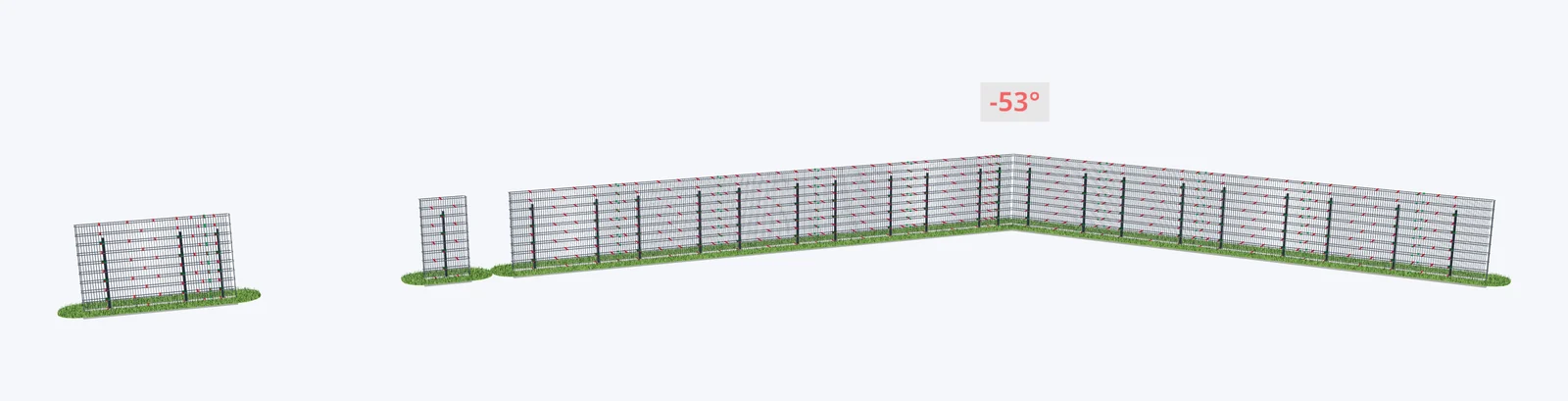

Spolu s nabídkou dostane zákazník odkaz na 3D výkres. Může si v něm plot prohlédnout ze všech stran, zkontrolovat otvory i roh a teprve potom se rozhodnout. Úhel zlomu je ve výkresu vyznačený – tak jako na obrázku v horní části této stránky.
Kdo odpovídá za základ?
My plot navrhujeme a vyrábíme. O základu, podloží a odvodnění rozhoduje projektant nebo zhotovitel investora. Pokud už projekt existuje, vyrobíme plot přesně podle něj.
Plánujete plot se zlomem?
Stačí, když uvedete délky úseků, úhly, výšku a místa na bránu a branku – může to být náčrt nebo fotka mapky. Plot navrhneme a pošleme vám nabídku s 3D výkresem. Odeslat dotaz nebo si prohlédněte gabionové ploty na míru.
